Bout d’arbre
S-Series
Le standard compact et économique
4 à 10 voies · 12 000 tr/min (option 20 000)
Michigan Scientific Europe / Collecteurs de précision
Transmettez vos signaux de mesure depuis un arbre en rotation, sans les dénaturer
Collecteurs tournants qualité instrumentation Michigan Scientific : jauges de contrainte, thermocouples, accéléromètres ICP, RTD et encodeurs — du banc d’essai au véhicule instrumenté.
4 à 100 voiesJusqu’à 20 000 tr/min-40 °C à +121 °C
Signal integrity / 360°
4–100 voies · jusqu’à 20 000 tr/min
Notre gamme

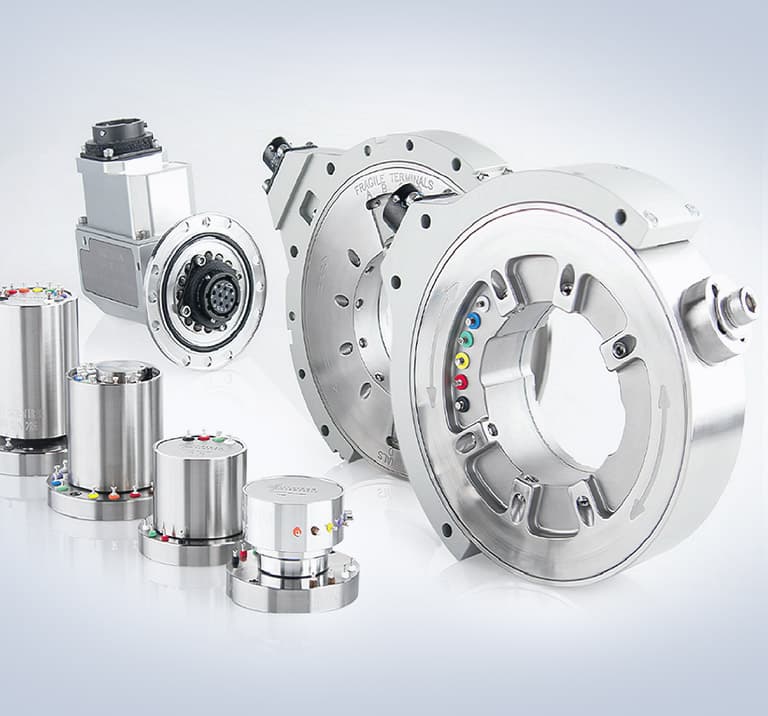

La gamme en un coup d’œil
Deux architectures : bout d’arbre (le collecteur se monte en extrémité) ou tubulaire (l’arbre traverse le collecteur). Le bon choix dépend de votre accès mécanique et du nombre de voies nécessaires.
01 / Montage le plus courant
Collecteurs en bout d’arbre
Compacts, rapides et directement accessibles sur l’extrémité d’un arbre instrumenté.

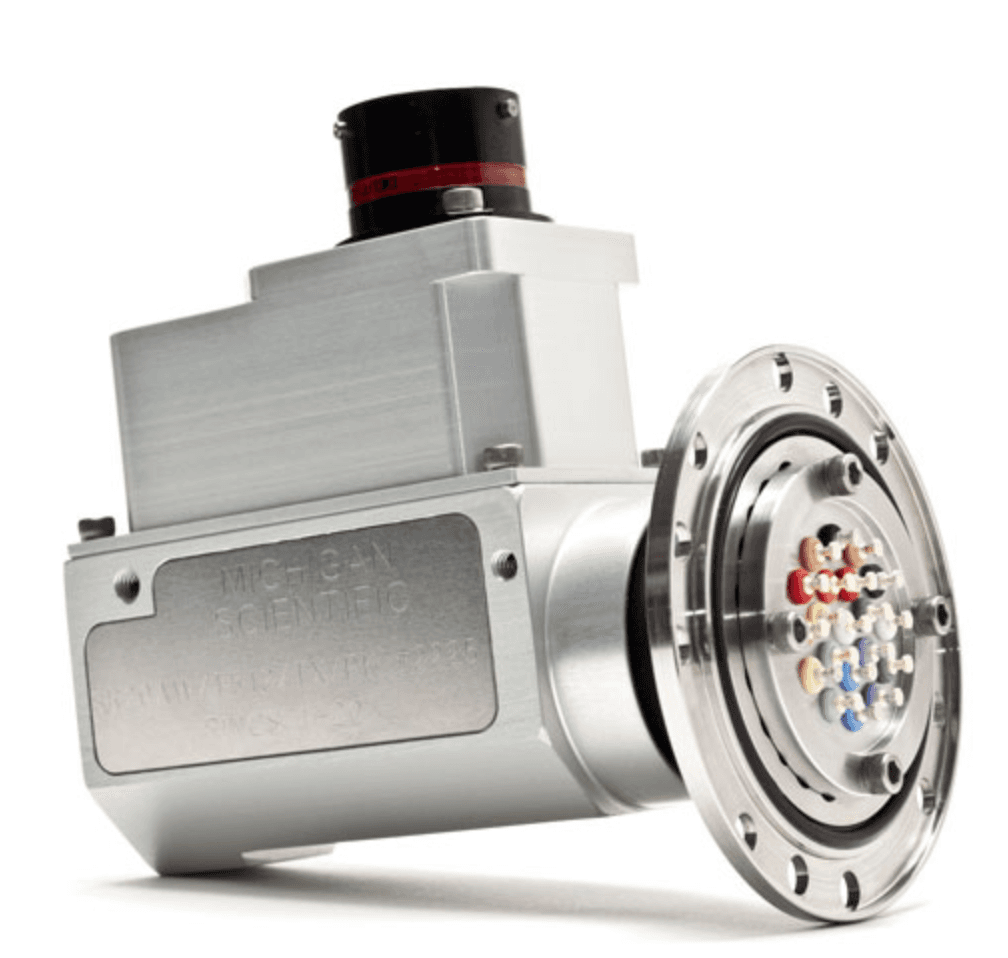

Bout d’arbre
SR Series
Nombre de voies élevé, construction inox
6 à 36 voies · jusqu’à 12 000 tr/min (15 000 en option)
Bout d’arbre
SR45A / SR60A-AXHS
Très hauts nombres de voies
45 à 60 voies · [À CONFIRMER]
Tubulaire (traversant)
B4-2 / B6-2 / B8-2
Montage direct sur arbre ⌀ ≤ 50,8 mm
4 à 8 voies · 7 000 tr/min
Tubulaire (traversant)
B4-3.2 / B6-3.2
Arbres jusqu’à ⌀ 81,3 mm
4 à 6 voies · 4 500 tr/min
Votre configuration dépasse les modèles standard ? Nos ingénieurs conçoivent aussi des collecteurs spécifiques, des versions haute vitesse et des intégrations OEM.
Trouver ma référenceQuick Select
Trouvez votre collecteur en moins d’une minute.
Precision signal transfer
Votre capteur tourne. Votre acquisition reste fiable.
Le principe
Pourquoi un collecteur tournant ?
Dès qu’un capteur est monté sur une pièce en rotation — arbre de transmission, roue, broche, rotor — son signal doit rejoindre une centrale d’acquisition fixe. Un câble classique se tord et casse en quelques tours : il faut une liaison tournante.
Le collecteur tournant (slip ring) résout ce problème par un contact électrique continu entre des bagues montées sur l’arbre et des balais fixes. Grâce à des contacts en métaux précieux de qualité instrumentation, cette liaison transmet sans délai ni distorsion des signaux de très faible niveau : ponts de jauges, thermocouples, RTD, accéléromètres ICP, signaux numériques.
C’est l’approche la plus simple et la plus économique pour la grande majorité des essais. Quand elle ne convient pas (arbre inaccessible, grands débattements), la télémétrie sans fil ou la fibre optique prennent le relais — Michigan Scientific propose les trois technologies.
01Le capteur tourne avec la pièce
02Le collecteur transfère le signal
03Votre acquisition reste fixe
Applications
Quel est votre problème de mesure ?
Chaque cas d’usage a ses contraintes propres : niveau de signal, bande passante, nombre de voies, environnement. Sélectionnez le vôtre pour un guide détaillé et les modèles adaptés.
01Votre besoin
Je dois mesurer un couple sur un arbre tournant
Jauges de contrainte sur arbre, cardan ou demi-arbre : récupérer un signal fiable sans arrêter la rotation.
En savoir plus
02Votre besoin
Je dois relever une température en rotation
Thermocouples ou RTD sur un composant tournant : transmettre des signaux de quelques millivolts sans fausser la mesure.
En savoir plus
03Votre besoin
Je dois mesurer des vibrations sur une pièce en rotation
Accéléromètres ICP/IEPE embarqués sur un composant tournant : transmettre un signal dynamique large bande sans le filtrer.
En savoir plus
04Votre besoin
Je dois instrumenter un arbre avec des jauges de contrainte
Ponts de jauges sur pièces tournantes : contraintes, flexion, torsion — récupérer des signaux millivolt fiables en rotation.
En savoir plusMichigan Scientific
Pourquoi Michigan Scientific
Michigan Scientific conçoit et fabrique des systèmes de mesure pour pièces tournantes depuis plus de 65 ans, pour les essais automobiles, aérospatiaux, ferroviaires et industriels. PM Instrumentation assure la distribution et le support technique en Europe.
- 65+
- années d’expertise (société fondée en 1960)
- 100+
- ingénieurs, techniciens et fabricants
- 100 M
- tours de durée de vie (S-Series)
Qualité instrumentation, pas industrielle générique
Bagues et balais en métaux précieux, bruit de contact maximal 0,1 Ω : conçus pour transmettre des signaux de quelques millivolts, pas seulement de la puissance.
Aucun délai, aucune limite de bande passante
La transmission par contact direct n’introduit ni latence ni filtrage : vos mesures dynamiques restent fidèles au phénomène physique.
Zéro maintenance
Roulements lubrifiés à vie, boîtiers protégés de la poussière : montez le collecteur et concentrez-vous sur vos essais.
Des options pour chaque application
Versions weatherproof, encodeurs intégrés, amplificateurs jauges ou thermocouple embarqués, versions haute vitesse, adaptations sur mesure (OEM).
Configurateur expert
Affinez votre référence et ses options.
Décrivez votre besoin de mesure : le configurateur identifie les références compatibles dans la gamme Michigan Scientific.
01Signal & voies
02Interface mécanique
03Vitesse & milieu
AI
Test & measurement
Des bancs d’essai dans tous les secteurs
Test & measurementAutomobile
Transmissions, essieux, freins, roues instrumentées
Test & measurementAérospatial
Bancs moteurs, rotors, actionneurs
Test & measurementAgriculture
Prises de force, transmissions, essieux
Test & measurementFerroviaire
Essieux et bogies d’essai
Test & measurementÉnergie
Machines tournantes, bancs de test
FAQ
Questions fréquentes
01Un slip ring introduit-il un délai ou du bruit sur le signal ?
Non. La transmission se fait par contact électrique direct : aucun délai, aucune limitation de bande passante. La variation de résistance de contact est spécifiée à 0,1 Ω maximum sur les séries instrumentation (S-Series, B-Series), négligeable dans la plupart des chaînes de mesure.
02Quelle est la durée de vie d’un slip ring instrumentation ?
Les roulements sont lubrifiés à vie et aucune maintenance n’est requise. Une dégradation du signal peut apparaître après 50 à 100 millions de tours — l’équivalent d’environ 100 000 km pour un véhicule de tourisme.
03Puis-je avoir un encodeur intégré ?
Oui. Les versions E60 ajoutent un encodeur 60 impulsions/tour (disponible sur B-Series et SR Series), et la série SR__/PE512 intègre un encodeur de précision. Utile pour corréler vos mesures à la position ou à la vitesse de l’arbre sur le même montage mécanique.
04Slip ring, télémétrie sans fil ou fibre optique : comment choisir ?
Le slip ring est la solution la plus simple et la plus économique quand l’arbre est mécaniquement accessible. La télémétrie sans fil s’impose quand aucune liaison mécanique n’est possible (grands débattements, arbre inaccessible). La fibre optique répond aux environnements EMI très sévères. Michigan Scientific propose les trois technologies : la recommandation dépend de votre application, pas d’un catalogue.
05Quels capteurs puis-je connecter ?
Jauges de contrainte (pont complet, demi-pont, quart de pont), thermocouples, RTD, accéléromètres ICP/IEPE, encodeurs et signaux numériques. Les protocoles CAN sont également supportés.
06Le collecteur résiste-t-il aux environnements sévères ?
Les versions standard sont protégées de la poussière et fonctionnent de -40 °C à +121 °C. Des versions weatherproof (B4-2W, B6-3.2W, SR__MW…) sont disponibles pour les essais en extérieur ou en environnement humide.
07Faut-il conditionner le signal avant le collecteur ?
Ce n’est pas obligatoire, mais des amplificateurs embarqués côté tournant (jauges ou thermocouple) sont disponibles en option pour améliorer le rapport signal/bruit — et indispensables pour éliminer l’erreur de gradient thermique sur les mesures thermocouple.
Échangez avec un ingénieur
Parlez-nous de votre application
Décrivez votre besoin de mesure : un ingénieur vous répond avec une recommandation concrète (modèle, configuration, devis).
- Réponse sous 1 jour ouvré
- Validation de votre chaîne de mesure
- Référence, options et devis adaptés
Ou appelez-nous directement : +33 1 46 91 93 36
